热电厂风机出口压力偏低原因分析

1.已发现问题：

1）出风口压力为7.5KPa 和设计压力9.9KPa相差太多。

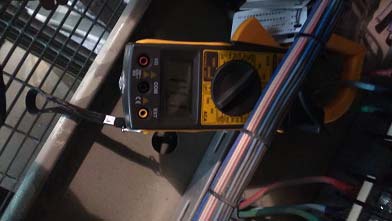

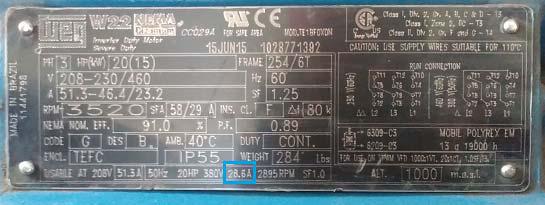

2)电机运行电流为14.1A 只是电机的额定电流(28.6A)的49.3%。

2. 压力偏低原因分析

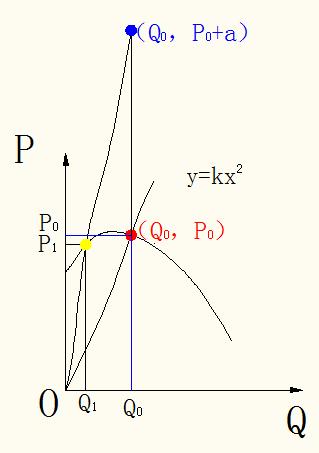

风机达不到设计压力的同时风量小于设计流量（对于火检风机，风量和电流同时增加同时减小） 意味着系统阻力曲线与风机静压曲线的交点左移 见下图。

左移的原因是由于管道在通过相同风量的情况下 阻力大大增加 也就是上图中的蓝点和红点相比多了一个“a”，导致系统阻力曲线变得非常陡峭，和风机静压曲线交于黄点（黄点的风量压力均低于红点）。

3.阻力增加的原因

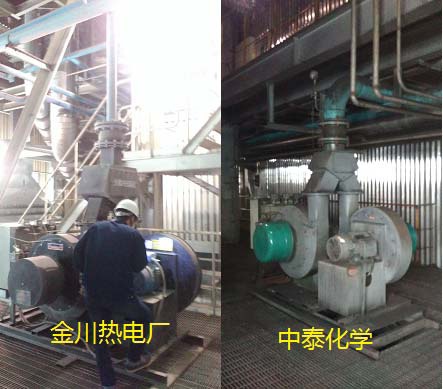

  我们在现场发现使用的管道比风机的出风口管道直径小太多（见下图），通常是要求出风口管道大于风机出风口的直径。

.举例说明管道直径对系统阻力的影响

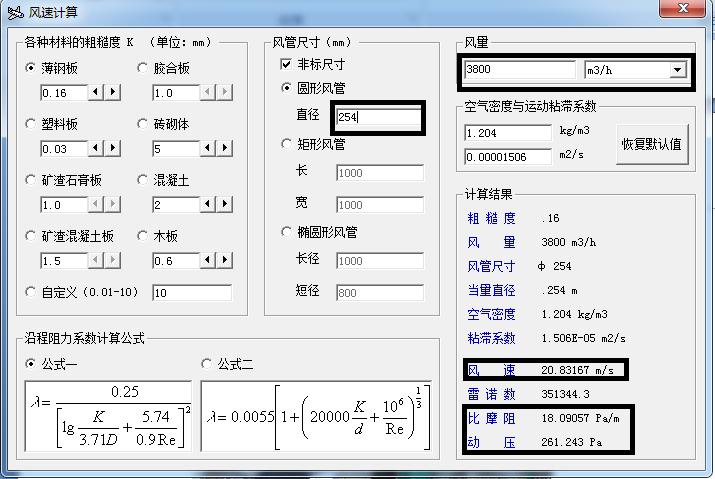

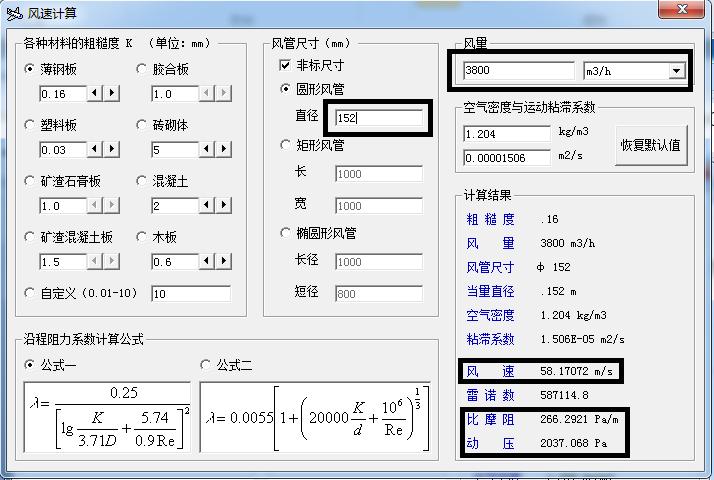

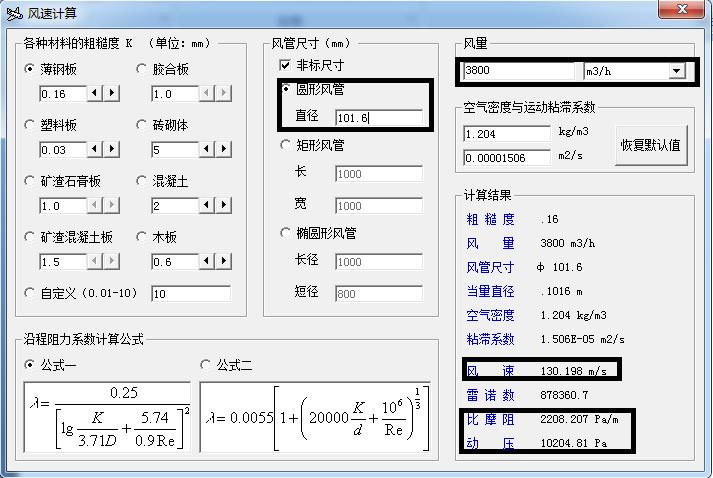

  假设3800M3/h风量分别通过10英寸（254mm），6（152mm）英寸，4（101.6mm）英寸的管道 其比摩阻（单位长度的延程阻力）和动压（代表局部阻力）计算结果如下。

从上面的结果可以看出

如果将管径有10英寸变为6英寸   延长阻力增加14.7倍 阻力阻力增加7.8倍

如果将管径有10英寸变为4英寸   延长阻力增加122.6倍 阻力阻力增加39倍

解决方案

  根据风机定律 转速增加到以前的X倍 风量增加到以前的X倍，压力增加到以前的X²倍 轴功率增加到以前的X³倍

现场的风机的实际转速是3000RPM，极限转速是3600转。

假定提供风机转速提高1.2倍，达到3600RPM，那么压力将会提升到7.5×1.2×1.2=10.8KPa

电流（轴功率）将会增加到14.1×1.2×1.2×1.2=24.4A＜28.6A（电机额定电流）。

综上，方案可行。

需要注意的是 一台电机必须配一台变频器

如果是2台电机通过切换电路使用一台变频器 那么变频器将没有备用 变频器损坏意味着火检风机的损坏。
